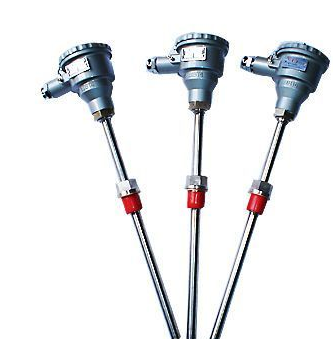

WR防爆熱電偶
產品特點:
防爆原利用間隙隔爆原理,設計具有足夠強度的接線盒等部件,將所有會產生火花、電弧和危險溫度的零部 件都密封在接線盒內,當腔內發生爆炸時,能通過接合麵間隙熄 火和冷卻,使爆炸後的火焰和溫度不傳到腔外。
產品應用:適用於 dⅡCT6溫度組別區間內的具有爆炸性氣體危險的場所內。
一.產品概述
WR□隔爆熱電偶通常和顯示儀表、記錄儀表、電子計算機等 配套使用,直接測量現場存在碳氫化合物等爆炸的0~1300℃範圍內的液體、蒸汽和氣體介 質以及固體表麵溫度。
二.產品特點:
多種防爆形式,防爆性能好
壓簧式感溫元件,抗振性能好
測量範圍大,
機械強度高,耐壓性能好
三.工作原理:
隔爆或本安熱電偶與裝配式熱電偶的結構、原理基本相同,所區別的是,隔爆或本安型產品接線盒(外 殼)在設計上采用防爆特殊結構,接線盒用高強度鋁合金壓鑄而成,並具有足夠的內部空間、壁厚和機械強度,橡膠密封圈的熱穩定性均符合國家防爆標準。所以,當接線盒內部的爆炸性混合氣體發生爆炸時,其內壓不會破壞接線盒,而由此產生的熱能不能向外擴散、傳爆。
四.型號命名方法
W | 溫度儀表 | |||||||||
| | R | 熱電偶 | ||||||||
| | 感溫元件材料 分度號 | |||||||||
M | 鎳鉻矽-鎳矽 N | |||||||||
| 偶絲對數 | |||||||||
無 | 單支 | |||||||||
|
| 安裝固定形式 | ||||||||
1 | 無固定裝置 | |||||||||
| | 接線盒形式 | |||||||||
4 | 防爆式 | |||||||||
| | 保護管直徑 | |||||||||
0 | Φ16 | |||||||||
| | 工作端形式 | |||||||||
G | 變截麵 | |||||||||
| |
|
| ||||||||
W | R | N | 2 | —— | 2 | 4 | 0 | G | 典型型號示例 |
選型須知
1)型號
2)分度號
3)防爆等級
4)精度等級
5)安裝固定形式
6)保護管材質
7)長度或插入深度
例A:防爆熱電偶,K型,固定螺紋M27×2,隔爆等級dIIBT4級,保護管316L長度450mm,插入深度300mm。
WRN-240,K,L=450×300,M27×2,dIIBT4保護管316L。
