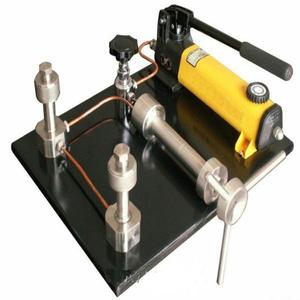

產品圖片

ZY-YFT2002 台式液體壓力泵(以下簡稱壓力泵)是壓力儀表檢測工作中的重要輔助設備,與壓力標準器配合,完成壓力儀表校準、檢測工作。高壓台式液體壓力泵材料選用進口液壓泵作為壓力發生部件,輔以設計精巧的微調、快速接口,組成操作簡單、結構合理、密封性能好的寬範圍壓力發生係統,可廣泛應用於計量、科研、工礦企業及儀表製造等行業。
2、主要技術指標
1)造壓範圍
YFT2002A 0~40.0MPa
YFT2002B 0~60.0MPa
YFT2002C 0~100.0MPa
YFT2002Q 0~70MPa(介質為水)
2)調節靈敏度: min 10Pa
3)外形尺寸:400×360×160(長×寬×高)
4)重量
YFT2002A 4kg
YFT2002B 5kg
YFT2002C 6kg
YFT2002Q 6kg
編號 | 名稱 | 功用 |
1 | 輸出2 | 連接標準表或被檢表 |
2 | 穩壓閥 | 輸出壓力不穩時鎖定,可保壓力平穩 |
3 | 疏空閥 | 造壓時鎖定,回壓時開啟 |
4 | 杠杆 | 通過操作帶動活塞注運動 |
5 | 儲油腔 | 儲存(一般用矽油)導壓液體 |
6 | 放氣口 | 注液時打開放氣 |
7 | 微調 | 小範圍增加或減小壓力 |
8 | 輸出1 | 連接標準表或被檢表 |
9 | 泵體總成 | 各部件組合安裝體 |
10 | 杠杆鎖扣 | 拉出或回鎖固定杠杆狀態 |
11 | 注液口 | 添加(更換)測試介質 |
1)正程檢測
打開輸出1、輸出2堵頭,打開穩壓閥,將微調調至適當位置鎖閉疏空閥,輕輕操作杠杆使導壓液體至輸出口,安裝標準表及被校表,操作杠杆升壓至檢定點附近,用微調逼近檢定點,逐點檢測至滿程。
2)回程檢測
按規程在滿程兩次讀數後,用微調緩慢降壓至檢定點,逐點檢測,直至零點,當操作微調不能降壓時,可輕輕開啟疏空閥降壓。
高壓狀態下,出現壓力緩慢下降時,可鎖閉穩壓閥。
4、注意事項
1)壓力泵應選擇平整易操作的台麵放置,避免進入有高腐蝕性氣體及粉塵顆粒的環境使用。
2)被檢儀表應作適當清洗,避免汙漬進入檢測回路。
3)輸出1,輸出2為專用快速接口,端麵密封,安裝儀表時,無需借助任何工具,切勻用力擰緊,大約在密封麵相互貼緊時,再擰2~3圈即可。
4)經常檢查下部鎖緊螺帽,連接是否牢固,連接不可靠,在遇高壓時,可能造成崩脫。
5)當杠杆造壓較重時,用微調升壓則較為輕鬆。

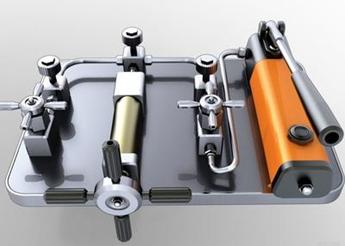

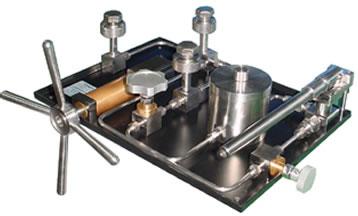

產品展示
