一.產品概述:

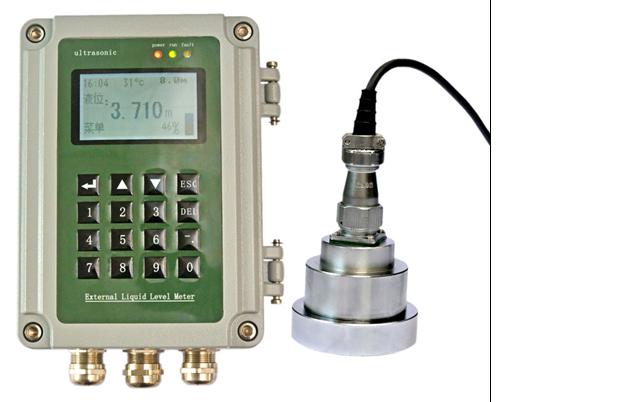

ZY-CSB-YWJ-WT智能型外置式超聲波液位計測量時將超聲波探頭安裝於被測容器外壁的正下方（底部），無需開孔，安裝簡易，不影響現場，可實現對高溫，高壓密閉容器內各種有毒物質，各種純淨液體的測量。儀器采用隔爆設計，滿足防爆要求。
儀器特點
☆探頭外置，無需對被測容器開孔，實現非接觸測量，適用於對各種密閉容器內有毒、易揮發、易燃、易
爆、強腐蝕性等液體介質液位的測量。
☆儀器無任何機械可動部件，壽命長。無腐蝕、使用麵積廣。
☆儀器內置ASIC（智能超聲波專用硬件集成電路），使儀器體積小、測量結果穩定、可靠，能適合於各種被測液體和被測容器，現場安裝簡易，無需複雜的現場標定。
☆儀器內置自動溫度修正、自動固定距離標定等多種校準功能，使測量結果更加準確、可靠。
☆儀器功能齊全，具有RS485輸出、4-20mA輸出、開關量輸出。
二.產品應用領域
☆ 藥業製造業
反應液在管道儲罐內部液位控製等
☆石油化工
輸油管道儲罐內部液位控製等
☆食品工業
釀酒、飲料、牛奶、儲罐管道等液位檢測與監控工程項目中
☆控製係統配套使用
性能指標
量程：3M、 5M 、8M、10M 、15M、20M 、25M、30M
精度：0.1%（罐壁過厚、壓力溫度不穩可能影響精度）
顯示：中英文LCD  顯示分辨率：1MM
輸出（可選）
4～20mA（負載350Ω）、RS485、開關量
三.產品供電
電源：DC 12-24V或AC220V
物理特性
殼體材質：鑄鋁 防護等級：IP65 探頭IP68
安裝方式：磁力直接吸附或膠粘轉接片（鐵磁性），再用磁力吸附
傳感器出線電纜：配標10M（可選任意長度）
外形尺寸：主機135X180X86
電氣接口規格：M20X1.5
穿線孔直徑：15MM材 質：尼龍
電源進線電纜：1.5M（可選任意長度） 傳感器電纜：5M（可選配任意長度、可選配傳感器電纜護套管）
四.產品環境性能
主機使用環境溫度：：-20℃~+70℃
超聲波探頭使用環境溫度:-20℃～+100℃
濕度：15%～100% RH
五.產品應用條件
介質純淨度
液體中不能充滿密集氣泡。
液體中不能懸浮大量固體，如結晶物。
容器底部不能沉積大量泥沙及沉澱物。
介質粘度
動力粘度<10mPaS時正常測量。10mPaS<動力粘度<30mPaS時可能會使儀表量程減小。動力粘度>30mPaS時不能測量。
注：隨溫度升高粘度降低，大部分高粘度的液體受溫度影響更為明顯，所以在測量有粘度液體時就注意液體溫度影響。
被測容器
1、材質：安裝測量探頭處的容器壁要求用能夠良好傳遞信號的硬質材料製成。舉例：碳鋼、不鏽鋼、各種硬金屬、玻璃鋼、硬質塑料、陶瓷、玻璃、硬橡膠等材料或其複合材料。安裝測量探頭處的容器壁若為多層材料，則層間應緊密接觸，無氣泡或氣體夾層.該處容器壁的內外表麵應平整.舉例：硫化硬橡膠襯層，不鏽鋼襯層，鈦襯層。
2、壁厚：2-70mm
3、罐型：球罐、臥罐、立式罐等。
探頭安裝要求
1、對於鐵質容器，可以給探頭工作端麵塗上矽脂並用磁性吸盤將其直接貼在容器底部即可；若容器外殼是玻璃等其它材料，可以用膠將探頭粘貼固定或用支架固定於容器底部。探頭指向須與所測距離在同一直線上。
2、探頭正上方無盤管等遮擋物；
3、遠離罐底進液口，以避免進液劇烈流動對測量的影響；
4、遠離罐頂進液口下方位置，以避免進液衝擊使液麵劇烈波動影響測量；
5、高於出液口或排汙口，以避免罐底長期沉積汙物對測量的影響.如不滿足條件，則應有措施保證定期清除罐底汙物；
6、液位測量頭用磁性或焊/粘接固定方式安裝時，容器壁上的安裝表麵尺寸應不小於Ф80的圓麵，表麵粗糙度應達到1.6，傾斜度應小於3°(旁通管除外)

 六、工作原理

如圖2-1所示，測量液位時，經過調製過的聲波信號從探頭發射出去，經過液麵反射回來後由探頭檢測到回波信號。CPU根據數字模型關係計算出液麵高度。

h = ct/2

h：液位高度

t：聲波從發射到返回所用的時間

c：超聲波在液體中傳播的聲速

   七、技術特性

    量程規格：3m、5m、10m、20m、30 m

顯示分辨率：1mm

短時間重複性：1mm

測量精度：±1‰（罐壁厚＜30mm、壓力溫度穩定）

電流輸出：4～20mA，負載750Ω

通    信：RS-485

繼電器輸出：3組控製繼電器輸出

繼電器容量：5A，250VAC

電源輸入：交流50Hz220v±10%

           DC24V  >=100mA

    主機使用環境溫度：-20℃～+70℃

超聲波探頭使用環境溫度:-40℃～+100℃

主機外殼防護等級：IP55

傳感器防護等級：IP66

顯示：中英文LCD顯示

  八.安裝方式

1、儀表主體的安裝

主體基座上有4個孔，可通過螺栓將其固定在不同位置。用戶可根據工作現場情況而定，也可以采用掛件懸掛於牆上。

儀表主機安裝時，儀表應安裝在陰涼處，避免曝曬造成儀表內溫度過高。

儀表主機的顯示屏不能受到陽光長時間的照射。

2、超聲波探頭的安裝

液位測量頭用磁性或焊/粘接固定方式安裝時，容器壁上的安裝表麵尺寸應不小於Ф80的圓麵，表麵粗糙度應達到1.7，傾斜度應小於3°(旁通管除外)。
