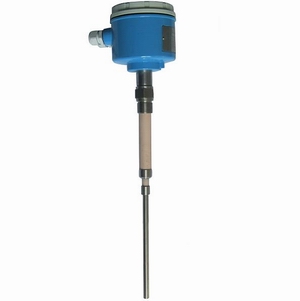

ZY-SPDN-KG射頻導納物位開關
產品特點:
射頻導納料位開關用更先進的射頻導納技術取代電容測量,解決了物料黏附問題,相對於其他同類產品具有更高的係統穩定性,即使在極端惡劣的現場條件下,也能可靠工作,而且不受掛料、溫度、壓力、密度、濕度,甚至物料化學特性變化的影響,性能可靠
產品應用:廣泛用於灰粉、灰漿、水泥熟料、煤粉等介質的料位測量
■ 一.概述
ZY-SPDN-KG 係列射頻導納物位開關采用先進的射頻導納技術,克服了電容式物位開關不能消除導電掛料影響的缺陷。儀表運行可靠,各項技術指標均達到國際同類產品水平,廣泛適用於液體、漿體、粉塵、料位以及兩種液體界位的報警與控製。此外,產品增加了現場工作狀態指示,是一種性能價格比高且相當穩定可靠的物位開關。
■二.工作原理
物位開關由傳感器單元和電子單元組成。傳感器單元主要包括三部分:測量探極、屏蔽極及接地端,物料的高度反映為探極與容器壁間導納的變化,當物料到達開關工作點時,電子單元作出反應,驅動繼電器動作,輸出開關信號。屏蔽極可防止由於電極上有掛料而產生誤動作信號,僅當物料達到設置點時,才輸出開關控製信號。
■ 三.外形尺寸
電源:220VAC,50/60Hz / 24VDC,100mA
■ 四.技術參數
靈敏度:0.3pF 或更小
工作溫度:-20~180℃
環境溫度:-40~80℃
工作壓力:-0.1~2.5MPa
輸出:DPDT 繼電器(雙刀雙擲)
觸點容量:220VAC,5A 無感,3A 有感
響應時間:標準:0.2 秒
帶延時:0.2~90 秒可調
電氣接口:M20×1.5
防爆等級:隔爆型: dⅡBT4~T6,本安型:iaⅡCT4~T6
防護等級:IP65
過程連接:標準:3/4"NPT 螺紋/1"NPT螺紋
HG20592~20635-97 DN25 以上,其他法蘭標準(如GB、JB/T、HGJ、ANSI、DIN 等)請用戶在訂貨時注明
電纜長度:分體式傳感器至電子單元距離為45 米。若用戶未指明,出廠時為3 米
接液材質:304/316SS 和PTFE
接線盒材質:鋁合金
■ 五.電極選型
電極 編號 | 電極形式和典型應用 | 工作溫度和 工作壓力 | 插入長度 | 電極材質 |
01 | 標準型 用於液體、輕漿體、顆粒 | | 150~ | 316SS 和PTFE |
11 | 重掛料型 用於攪拌液體、濃漿體、顆粒 | | 150~ | 316SS 和PTFE |
21 | 高溫型 用於液體、輕漿體、顆粒 | | 150~ | 316SS 和PTFE |
31 | 耐腐型 用於液體,輕漿體、顆粒 | | 150~ | PTFE |
■ 六.產品型號
ZY-SPDN-KG | 射頻導納物位開關 ,抗重掛料,帶開關狀態指示,獨立接線盒 | ||||||||||
- | D | 24VDC | 供電方式 | ||||||||
A | 220VAC | ||||||||||
0 | 標準靈敏度(用於導電介質) | 靈敏度 | |||||||||
2 | 高靈敏度(用於絕緣介質,ε>1.5) | ||||||||||
0 | 無延時(標準電路單元) | 時間延時 | |||||||||
1 | 帶延時(0.2~90 秒可調) | ||||||||||
- | 1 | 一體式 | 儀表形式 | ||||||||
2 | 分體式 | ||||||||||
N | 螺紋連接 | 過程連接 | |||||||||
F | 法蘭連接 | ||||||||||
0 | 普通型 | 防爆選項 | |||||||||
D | 隔爆型 | ||||||||||
E | 本安型 | ||||||||||
A | 標準型(溫度< | 電極形式 | |||||||||
B | 重掛料型 | ||||||||||
C | 中溫型(溫度< | ||||||||||
D | 耐腐型 | ||||||||||
E | 高溫型(溫度< | ||||||||||
-□□□□ | 插入深度 | ||||||||||
