ZY-CSB-1000外夾式超聲波流量計

產品特點:

外夾式超聲波流量計係列測量滿管的液體流量計,可選擇隔爆兼本質安全型,隔爆等級Exd[ib]ⅡBT6,並可選擇本質安全型遙控器,防爆等級ExibⅡBT6

產品應用

可測量的介質:飲用水、河水、海水、地下水冷卻水、高溫水、汙水、潤滑油、柴油、燃油化工液體其他均質流體。

在線谘詢訂購熱線:0517---86891833

一.產品概述

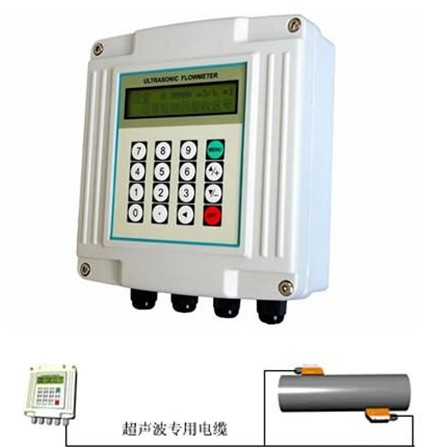

  •    ZY-CSB-1000外夾式超聲波流量計應用於各種液體體積流量的在線計量,主機與傳感器分別安裝:傳感器安裝在管道上,主機安裝於室內或儀表箱內,主機與傳感器之間用超聲波專用電纜連接,是目前應用zui廣泛的超聲波流量計。

    二.產品特點

    測量範圍大  選用不同型號的傳感器,可實現口徑DN15~DN6000mm管道流量的測量

    可靠性高   采用低電壓、多脈衝發射電路,測量精度、使用壽命及可靠性高

    抗幹擾能力強 采用雙平衡信號差分發射、接受電路,有效抵禦變頻器、電視塔、高壓線等強幹擾源

    強大的記憶功能    自動記憶前512日、前128月、前10年累積熱量和流量、年月日累積數據都可以通過MODBUS協議讀出

    熱量測量   配接溫度傳感器,可實現熱量測量

     類 別                                              性能、參數

            主    機

    原    理

    超聲波時差原理,4 字節IEEE754 浮點運算

    精    度

    流量:優於±1%

    顯    示

    可連接2×10 背光型漢字或者2×20 字符型液晶顯示器,支持中、英、意三種語言

      信號輸出

    1路4~20mA電流輸出,阻抗0-1K,精度0.1%

    1路OCT脈衝輸出(脈衝寬度6-1000ms,默認200ms)

    1路繼電器輸出

    信號輸入

    3路4~20mA電流輸入,精度0.1%,可采集溫度、壓力、液位等信號

    可連接三線製PT100鉑電阻,實現熱量測量,

    數據接口

    隔離RS485串行接口,可通過PC電腦對流量計進行升級,支持MODBUS等協議

    專用電纜

    定製雙絞線,一般情況下限於50米;選用RS485通訊,傳輸距離可達千米以上

      管道情況

    管    材

    鋼,不鏽鋼,鑄鐵,水泥管、銅、PVC、鋁、玻璃鋼等一切質密的管道,允許有襯裏

    管 內 徑

    15-6000mm

    直 管 段

    傳感器安裝點zui好滿足:上遊10D,下遊5D,距泵出口處30D(D 是指管徑)

        測量介質

    種    類

    水、海水、工業汙水、酸堿液、酒精、啤酒、各種油類等能傳導超聲波的單一均勻的液體

    溫    度

    標準探頭:-30~90℃,高溫探頭:-30~160℃

    濁    度

    10000 ppm 且氣泡含量小

    流    速

    0~±10 m/s

    工作環境

    溫    度

    主機:-20~60℃,流量傳感器:-30℃~160℃

    濕    度

    主機:85%RH;流量傳感器:可浸水工作,水深≤2m(注:傳感器灌膠後)

    電    源

    DC8~36V或AC85~264V

    功    耗

    1.5W

    三.產品流量測量圖

    壁掛插入

    壁掛管段

    壁掛外夾


     四.產品可選擇主機

  • 為了適應不同的安裝場合,分體式超聲波流量計提供了3種主機可進行選擇:

     壁掛式

      盤 裝 式

     防爆式


     場 所: 用於室內或儀表箱內掛壁

         可選配SD卡

     場 所: 用於儀表盤安裝

    開孔尺寸:152×76mm

    場 所: 用於防爆場合

    防爆等級:DIIBT4

    五.產品可選配流量傳感器

    夾裝式傳感器

    帶有強力磁鐵,測量鋼管、鑄鐵管時,隻需將傳感器吸附在管道外壁即可

    傳感器上蓋標注了超聲波信號的發射向

    詳情請點擊 》》》

    插入式傳感器

    安裝無需斷流,無壓力損失

    接收信號良好,長期運行穩定、可靠

    詳情請點擊 》》》

    管段式傳感器

    安裝需斷管、斷流,無壓力損失

    精度高,接收信號良好,長期運行穩定可靠

    詳情請點擊 》》》
