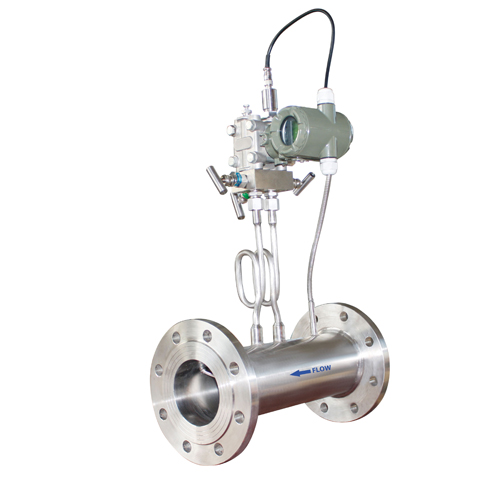

ZY-V V型錐流量計
產品特點:
V型錐流量計是一種差壓式流量計,它的原理是基於封閉管道中能量相互轉換的伯努利定律。利用流體的連續性方程和伯努利方程,即可推導出被測流量與輸出差壓值的數學關係式。連續性方程是質量守恒定律應用運動流體的一種數學表達式。
產品應用:
一、產品特點:
ZY-V錐型流量計是一種可測量各種雷諾數的高精度流量計,可滿足各種介質的應用條其操作原理同其它各種類型的差壓原理相同,都是基於密封管道中的能量守恒定理,V錐流量計由於具有獨一無二的設計結構,因而性能更優。SC-LV係列V錐流量計是一種可測量各種雷諾數的高精度流量計,可滿足各種介質的應用條件要求其操作原理同其它各種類型的差壓原理相同,都是基於密封管道中的能量守恒定理,V錐流量計由於具有獨一無二的設計結構,因而性能更優。V錐流量計適用於各行的液體、氣體和蒸汽流量的測量,特別適合髒汙介質的測量。
1、與其它節流式差壓流量計相比較,耐磨損,壓損小;
2、安裝直管段要求低,上遊直管段0~3D,下遊直管段0~1D;
3、抗振動、抗幹擾性好;
4、儀表耐高溫,工作溫度可達700℃;
5、管徑適用性好,選擇不同的β值即可不改變管道直徑而選擇不同的流量測量範圍,避免縮管的麻煩;
6、V錐流量計不粘附抗堵塞,具有自清潔功能,適用於髒汙流體(如焦爐煤氣、渣油等)的流量測量。
二、V錐流量計技術參數:
1、公稱通徑:DN50~DN700(DN700以上為焊接式);
2、公稱壓力:PN1.0、PN1.6、PN4.0(MPa);
3、準確度等級:0.5級、1.0級;
4、重複性:0.15%、0.30%;
5、量程比(範圍度)10:1;
6、工作溫度範圍:-40℃~700℃;
7、環境溫度範圍:-20℃~65℃;
8、適用流體介質:氣體、液體、飽和蒸汽和過熱蒸汽。

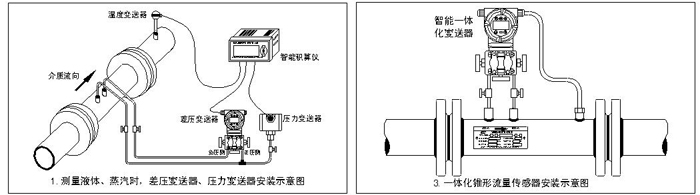

三、V錐流量計與附件安裝方式:

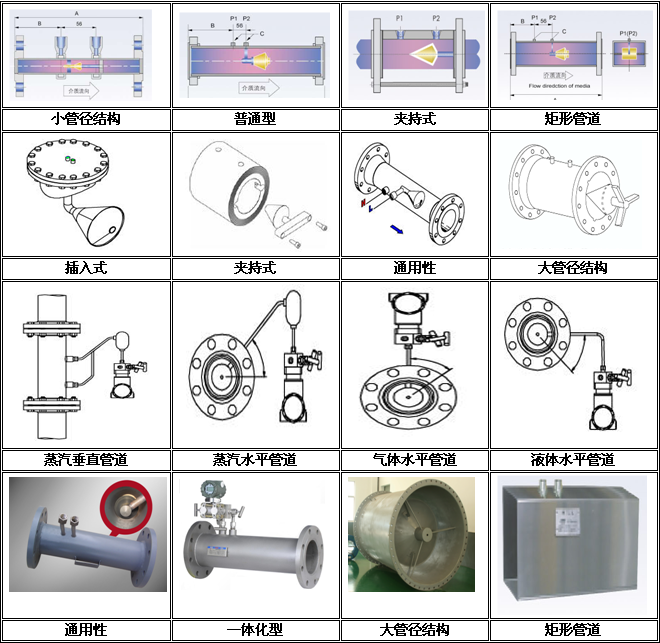

四、結構形式
