一、概況：

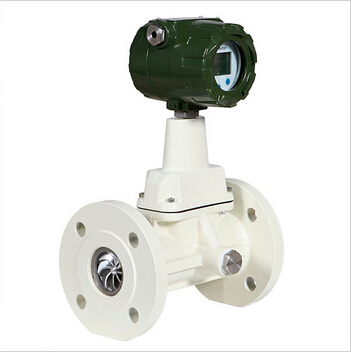

ZY-LUX旋進旋渦流量計是開發的具有國內水平的氣體流量儀表。該流量計集流量、溫度、壓力檢測功能於一體，並能進行溫度、壓力、壓縮因子自動補償，是石油、化工、電力、冶金等行業用於氣體計量的理想儀表。

二、測量原理：
旋進旋渦流量計的流通剖麵類似文丘利管的型線（如下圖）。在入口側安放一組螺旋型導流葉片，當流體進入流量傳感器時，導流葉片迫使流體產生劇烈的旋渦流。當流體進入擴散段時，旋渦流受到回流的作用，開始作二次旋轉，形成陀螺式的渦流進動現象。該進動頻率與流量大小成正比，不受流體物理性質和密度的影響，檢測元件測得流體二次旋轉進動頻率就能在較寬的流量範圍內獲得良好的線性度。信號經前置放大器放大、濾波、整形轉換為與流速成正比的脈衝信號，然後再與溫度、壓力等檢測信號一起被送往微處理器進行積算處理，zui後在液晶顯示屏上顯示出測量結果（瞬時流量、累積流量及溫度、壓力數據）。

三、產品特點：
         ◇無機械可動部件，不易腐蝕，穩定可靠，壽命長，長期運行無須特殊維護；
         ◇采用16位電腦芯片，集成度高，體積小，性能好，整機功能強；
         ◇智能型流量計集流量探頭、微處理器、壓力、溫度傳感器於一體, 采取內置式組合,使結構更加緊湊，可直接測量流體的流量、壓力和溫度，並自動實時跟蹤補償和壓縮因子修正；
         ◇采用雙檢測技術可有效地提高檢測信號強度，並抑製由管線振動引起的幹擾；
         ◇采用國內智能抗震技術，有效的抑製了震動和壓力波動造成的幹擾信號；
         ◇采用漢字點陣顯示屏，顯示位數多，讀數直觀方便，可直接顯示工作狀態下的體積流量、標準狀態下的體積流量、總量，以及介質壓力、溫度等參數；
         ◇采用EEPROM技術，參數設置方便，可保存，並可保存zui長達一年的曆史數據；
         ◇轉換器可輸出頻率脈衝、4～20mA模擬信號，並具有RS485接口，可直接與微機聯網，傳輸距離可達1.2km；
         ◇多物理量參數報警輸出，可由用戶任選其中之一；
         ◇流量計表頭可360度旋轉，安裝使用簡單方便；
         ◇配合本公司的FM型數據采集器，可通過因特網或者電話網絡進行遠程數據傳輸
         ◇壓力、溫度信號為傳感器輸入方式，互換性強；
         ◇整機功耗低，可用內電池供電，也可外接電源。
四、基本技術參數：

注：此流量範圍上限可擴大1.5倍，保證正常使用。
       1.準確度：為溫度、壓力修正後的係統精度；
       2. A、B用以區別相同通徑不同流量範圍。

五、產品尺寸

六、主要用途：
      智能旋進旋渦流量計可廣泛應用於石油、化工、電力、冶金、城市供氣等行業測量各種氣體流量，是目前油田和城市天然氣輸配計量和貿易計量的可選產品。

七、選用選型：
用於測量氣體時，首先根據管線輸氣量和介質可能達到的溫度和壓力範圍，估算出工作狀態下的高和zui低體積流量，正確選擇流量計規格；如兩種口徑均能覆蓋流量範圍，在壓力範圍允許的情況下，建議選擇較小規格的流量計。
為了便於維修，不影響流體輸送，建議安裝旁通管道，另外要保證所規定的直管段長度。若氣體中含有較大顆粒或纖維，在上遊應安裝過濾器。
