一.产品概述

ZY-PZ 喷嘴流量计有悠久的历史背景，各种试验数据齐全。结构简单，无可动部件、长期使用稳定可靠，丰富的设计制造和应用经验。标准化程度高，可不必进行实流标定。标准孔板有可靠的实验数据和完善的国际、国家标准。在国外和国内有着其固有的巨大市场，用户熟悉、数据完善；遵循国际标准计算与加工、使用灵活方便；国内目前流量测量中应用zui广泛的仍然是差压式流量计，据有关资料的估计占流量仪表总用量的60%-70%之间。它在石油、化工、矿冶、钢铁、电力、水利、造纸、制药、食品和化纤等许多行业中被广泛使用。    喷嘴流量计 一体式安装由智能显示仪（多参差变送器）和喷嘴装置一道组成喷嘴流量计。它自带有高品质的差压传感器、压力传感器，热电阻温度传感器。AW2003-型智能显示仪（多 参差变送器）不仅在差压传感器量程范围自动适应，而且各种补偿系数如：流出系数C、流 束膨张系数ε等均进行在线计算，实现了扩大量程的同时保证计量的精度。 采用大屏幕LCD同屏显示累积流量、瞬时流量、瞬时压力、瞬时温度值，不用人工切换。4-20mA两线制瞬时流量输出。分本安型防爆产品及普通型产品两大类。 分体式安装由独立的喷嘴装置、差压、压力、温度变送器、流量计算仪、截止阀等部份组合而成。各部份之间的连接组合由用户自己完成。 喷嘴流量变送器由喷嘴流量传感器和差压变送器组成，输出代表差压信号大小的4-20mA电信号，流量计算及温度、压力补偿由用户另外配置完成。有分体式安装和一体式安装两种结构。 一体式安装是产品出厂时己将差压变送器与喷嘴连接成一体，用户购买一体式喷嘴后，使用时不需再连接引压管。但必需配接相应的流量计算器、压力变送器和温度变送器。 分体式喷嘴流量变送器由独立的喷嘴流量传感器和差压变送器组成。喷嘴流量传感器和差压变送器之间的引压管连接由用户自己完成。

二.分类编辑

• ·适用介质；特别适合高温高压蒸汽和水、也可用于各种气体、液体
  ·公称口径：DN50—500mm （DN>500亦可设计、）
  ·工作压力：≦42MPa
  ·工作温度：-50℃ — 650℃
  ·取压方式：角接（单独环室、法兰环室一体或直接钻孔）取压
  ·喷嘴安装方式：法兰（直接钻孔兼取压件）、紧固件夹持式
  法兰、环室、紧固件夹持式
  夹持件（兼取压件）焊接式
  ·执行标准:IS05167; GB/T2624
  ·精确度:符合标准：±1.0 %
  ·材质：法兰或夹持件：按介质温度可选碳钢、合金钢；不锈钢等
  喷 嘴:不锈钢304; 316等
  (2) 长 径 喷嘴
  ·适用介质；特别适合高温高压蒸汽和水、也可用于各种气体、液体
  ·公称口径：DN50—630mm
  ·工作压力：≦42MPa
  ·工作温度：-50℃ - 650℃
  ·取压方式：径距（D-D/2)取压
  ·喷嘴件安装方式：配带并焊接上、下游管段再按径距（D-D/2)设置取压孔·
  ·执行标准：IS05167; GB/T2624
  ·精确度：符合标准：±2.0 %
  ·材质：上、下游管段按介质温度可选碳钢、合金钢；不锈钢等
  喷 嘴；不锈钢304; 316等

三.结构形式编辑

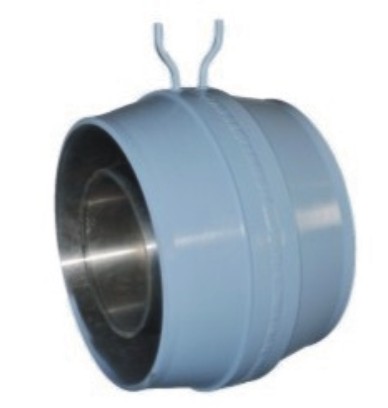

 长径喷嘴

·标准喷嘴由垂直于轴线的入口平面部分A、圆弧形曲面B和C所构成的入口收缩部分、圆筒形喉部E和为防止边缘损伤所需的保护槽F组成，其取压方式上游取压口采用角接取压，下游取压口可按角接取压设置，也可设置于较远下游处。喷嘴总长度
·当0.30≤β≤2/3时，喷嘴长度=0.6041d
·当2/3≤β≤0.80时，喷嘴长度={0.4041+（0.75/β-0.25/β2-0.5225）0.5}d
·ISA 1932喷嘴（图4.4） 上游面由垂直于轴的平面、廓形为圆周的两段弧线所确定的收缩段、圆筒形喉部和凹槽组成的喷嘴。ISA 1932喷嘴的取压方式仅角接取压一种。

·长径喷嘴（图4.5） 上游面由垂直于轴的平面、廓形为1/4椭圆的收缩段、圆筒形喉部和可能有的凹槽或斜角组成的喷嘴。长径喷嘴的取压方式仅D-D/2取压一种。

四.产品选型
